Těsnění kroužkových spojů

Těsnění kroužkových spojů

Těsnění spojů prstencového typu jsou vyvinuta pro použití v ropném průmyslu, stejně jako v zařízeních pro vrtání a těžbu ropy a plynu. Tato těsnění jsou vhodná pro vysoké možné tlaky a teploty. Působením tlaku na rozhraní těsnění silou šroubu zatéká měkčí kov těsnění do nedokonalostí tvrdšího materiálu příruby a vytváří velmi těsné a účinné těsnění. Wilson vyrábí a dodává širokou škálu kroužkových těsnění spojů. Těsnění standardní velikosti Rilson Ring Type Joint (RTJ) jsou vyráběna podle specifikací API 6A, API 17D a ASME B16.20.

Získat cenovou nabídku
PŘEDCHOZÍ:Spirálově vinutá těsnění
DALŠÍ:Nekovová těsnění

Podrobnosti o produktu

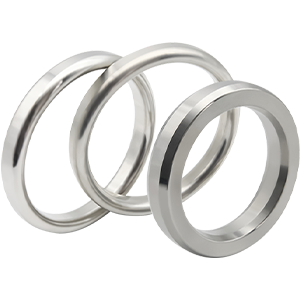

Styl R kroužkového těsnění

Těsnění kroužkových spojů se dodávají ve dvou základních typech, s oválným průřezem a osmihranným průřezem. Tyto základní tvary se používají v tlacích do 10 000 psi (64MPa). Rozměry jsou normalizované a vyžadují speciálně drážkované příruby. Osmihranný průřez má vyšší těsnící účinnost než ovál a byl by preferovaným těsněním. V drážce s kulatým dnem starého typu však lze použít pouze oválný průřez. Novější design drážky s plochým dnem akceptuje buď oválný nebo osmihranný průřez. Těsnící plochy na drážkách prstencových spojů musí být hladce dokončeny na 63 mikro palců a nesmí obsahovat nežádoucí hřebeny, stopy po nástroji nebo chvění. Sestavy RTJ těsní počátečním liniovým kontaktem nebo lemováním při působení tlakových sil.

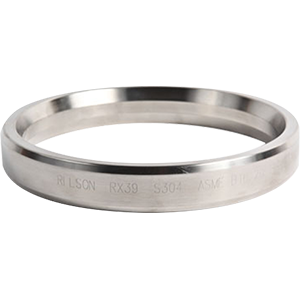

Stylové těsnění RX

Kruhová těsnění RX mají podobný tvar jako standardní osmihranné kroužkové těsnění, ale jejich průřez je navržen tak, aby využil tlaku obsažené kapaliny při vytváření těsnění. Jsou vyrobeny podle API 6A a jsou zaměnitelné se standardními osmihrannými kroužky pro vrtání ropných polí a výrobní aplikace v přírubách API 6B. RX se používá při tlacích do 5 000 psi (34,37 MPa). Standardní velikosti jsou skladovány z nízkouhlíkové oceli, měkkého železa, 304 a 316.

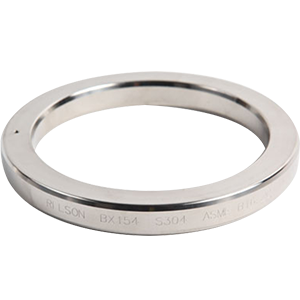

Stylové těsnění BX Ring

BX kroužkové těsnění se liší od standardního oválného nebo osmihranného tvaru, protože má čtvercový průřez a zužuje se v každém rohu. Lze je použít pouze v přírubách API 6BX. BX se používá při tlacích do 20 000 psi (137,90 MPa). Standardní velikosti jsou skladovány z nízkouhlíkové oceli, měkkého železa, 304 a 316.

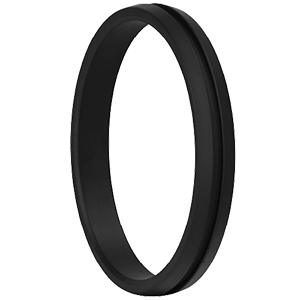

IX pečetní kroužek

Těsnicí kroužky IX jsou navrženy pro použití v kompaktních přírubových spojích Norsok (NCF). Kroužky IX jsou k dispozici v různých materiálech a jsou dodávány s barevně odlišeným povlakem PTFE, který označuje dodávaný základní materiál. Identifikační znaky jsou na vnitřní straně prstenu podle normy NORSOK L-005.

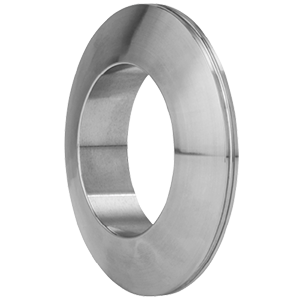

Kroužek objektivu

Čočkový kroužek je kontaktní těsnění pro použití ve vysokotlakých potrubních systémech a hlavách tlakových nádob. Průřez čočky je kulový povrch těsnění a vyžaduje speciální opracování na přírubách. Tato těsnění budou sedět s malým zatížením šroubů, protože kontaktní plocha je velmi malá a tlaky na těsnění těsnění jsou velmi vysoké. Normálně by měly být materiály těsnění měkčí než příruba. Při objednávání těsnění čoček je třeba dodat kompletní výkresy a specifikace materiálu.


Pogumovaný spoj prstencového typu

Pogumovaný kroužkový spoj – RTJ je uzavřen v potahu z nitrilové pryže. Materiál prstencového spoje – RTJ je obvykle Měkký Železo nebo Nízká Carbon / Mild ocel.
Tento typ prstencového spoje nebo RTJ má tři hlavní funkce.
Používá se při tlakových nebo vodních zkouškách, aby se minimalizovalo poškození přírub.
Pryžové kontaktní body poskytují dodatečné těsnění a zároveň chrání povrch příruby.
Poskytuje zvýšenou ochranu proti korozi, ke které může dojít mezi konvenčními kroužkovými spoji a zabírajícími povrchy drážky.
Jsou k dispozici s povlakem v řadě materiálů včetně nerezové oceli 316, měkkého železa, uhlíkové oceli, nízko jemné oceli, F5 a Super Duplex.


Běžně používaný materiál

Kovové těsnění by mělo být vybráno tak, aby vyhovovalo specifickým provozním podmínkám. Kromě toho by tvrdost materiálu měla být nižší než tvrdost kovu příruby, aby se zajistilo, že se těsnění deformuje při stlačení a ne drážka těsnicího povrchu. Popisy běžných materiálů a hodnot tvrdosti jsou následující:

Materiál Označení DIN Materiál Ne. Tvrdost (max.)
Brinell HB Rockwell B
Soft Iron D - 90 56
Low Carbon Steel S - 120 68
4–6 Chrome F5 1.7362 130 72
SS 304 S304 1.4301 160 83
SS 304 l S304L 1.4306 160 83
SS 316 S316 1.4401 160 83
SS 316L S316L 1.4404 160 83
SS 321 S321 1.4541 160 83
SS 347 S347 1.455 160 83
SS 410 S410 1.4 170 86
F51 F51 14462 230 99
Monel 400 Monel 400 2.436 160 83
Inconel 625 INC625 2.4856 200 93
Incoloy 825 INC 825 $ $ 2.4858 160 83

Doporučené produkty

O nás
Ningbo Rilson Sealing Material Co., Ltd.
Ningbo Rilson Sealing Material Co., Ltd. byla založena v roce 2007, je profesionální Těsnění kroužkových spojů výrobce a Těsnění kroužkových spojů dodavatel a sídlí v Ningbo, provincie Zhejiang. Výrobní závod se rozkládá na ploše 20 000 metrů čtverečních a je zaměřen na zajištění bezpečného a spolehlivého provozu systémů těsnění kapalin, nabízejícím klientům vhodná technologická řešení těsnění. Provozujeme několik výrobních linek pro těsnicí produkty, specializujeme se na návrh a výrobu těsnicích těsnění a dalších těsnicích materiálů pro ropný, chemický, energetický, loďařský a strojírenský průmysl. Naše hlavní produkty zahrnují spirálově vinutá těsnění, těsnění s prstencovým spojem, kammprofilová těsnění, vlnitá kovová těsnění, izolační soupravy těsnění a neazbestová těsnění, mimo jiné.
Naši klienti pocházejí z různých částí světa a díky našim rozsáhlým zkušenostem v oboru jsme si získali důvěru a uznání našich zákazníků. V současné době jsme získali certifikace od několika významných společností. Kromě toho jsme úspěšně dosáhli certifikace systému managementu kvality ISO9001:2015 a také certifikátu API 6A, mimo jiné.
Jako profesionální Těsnění kroužkových spojů továrnase společnost zavazuje přinášet hodnotu zákazníkům, podporovat zdraví a štěstí pracovníků a vytvářet pozitivní společenské dopady. Dodržujeme základní principy integrity, přesnosti, inovace a vzájemného úspěchu. S ambicí stát se preferovanou značkou v průmyslových těsněních jsme odhodláni etablovat se jako špičkový hráč v odvětví těsnění kapalin a pracovat na cíli zajištění vzájemné spokojenosti zákazníků a zaměstnanců.
Certifikát cti
  • Certifikáty API
  • ISO9001
  • ISO14001
  • ISO 45001
Novinky a událost
Těsnění kroužkových spojů Oborové znalosti

1. Těsnění kroužkových spojů pro vysokotlaké průmyslové těsnění

Těsnění kroužkových spojů, běžně známá jako těsnění RTJ, jsou přesně zkonstruované kovové těsnicí komponenty navržené pro aplikace s extrémně vysokým tlakem a vysokou teplotou. Tato těsnění jsou široce používána v ropném průmyslu, zemním plynu, pobřežních vrtech a petrochemickém průmyslu, kde je spolehlivost těsnění kritická.

Na rozdíl od měkkých těsnění, kroužková těsnění spojů vytvářejí těsnění kov na kov působením tlaku na šroub mezi těsněním a drážkou příruby. Měkčí materiál těsnění se deformuje do tvrdšího povrchu příruby a vytváří vysoce účinné těsnicí rozhraní schopné zvládnout tlaky nad 20 000 psi .

（1）Hlavní aplikace těsnění RTJ

  • Systémy těžby ropy a plynu
  • Vysokotlaké těsnění příruby potrubí
  • Zařízení pro vrtání na moři
  • Petrochemické tlakové nádoby

Průmyslové studie naznačují, že správně vybraná těsnění RTJ mohou snížit výskyt netěsností příruby o více než 65 % ve srovnání s běžnými těsnicími řešeními.

2. Výhody Vlastní těsnění RTJ Řešení

Zakázkový výrobce těsnění RTJ pro aplikace s vysokotlakými přírubami poskytuje těsnicí řešení přizpůsobená konkrétním provozním prostředím. Standardní těsnění nemusí fungovat efektivně za specifických podmínek tlaku, koroze nebo teploty, takže přizpůsobení je v mnoha průmyslových projektech nezbytné.

Například ropné plošiny na moři provozované pod slanou vodou často vyžadují těsnění z nerezové oceli nebo Inconel RTJ se specializovanou kontrolou tvrdosti, aby se zabránilo selhání těsnění souvisejícího s korozí.

（1）Výhody vlastních těsnění RTJ

  1. Vylepšená spolehlivost těsnění při extrémním tlaku
  2. Prodloužená životnost v korozivním prostředí
  3. Snížení prostojů zařízení a nákladů na údržbu
  4. Vylepšená kompatibilita s přírubovými systémy API

（2）Srovnání typů těsnění RTJ

Porovnání návrhů těsnění spojů běžných kroužkových typů
Typ RTJ Tlaková kapacita Typická aplikace
Typ R Střední až vysoká Obecné rafinérské potrubí
Typ RX Vysoký tlak Tlakové systémy API 6B
Typ BX Extrémně vysoká Zařízení pro podmořské vrtání

3. Profesionální schopnost výroby těsnění RTJ

Spolehlivý výkon těsnění do značné míry závisí na přesnosti výroby, kvalitě materiálu a přísné kontrole rozměrů. Přední výrobci dodržují mezinárodní standardy, jako jsou API 6A, API 17D a ASME B16.20, aby zajistili konzistenci těsnění.

Společnost Ningbo Rilson Sealing Material Co., Ltd. byla založena v roce 2007, je profesionálním výrobcem spirálových vinutých těsnění a dodavatelem spirálových těsnění se sídlem v Ningbo v provincii Zhejiang. Výrobní závod se rozkládá na ploše 20 000 metrů čtverečních a je určen k zajištění bezpečného a spolehlivého provozu systémů pro těsnění kapalin a nabízí klientům vhodná řešení technologie těsnění. Provozujeme četné výrobní linky na těsnící produkty, specializující se na návrh a výrobu těsnících těsnění a dalších těsnících materiálů pro ropný, chemický, energetický, lodní a strojní průmysl. Naše primární produkty se skládají ze spirálově vinutých těsnění, kroužkových těsnění, kammprofilových těsnění, vlnitých kovových těsnění, těsnění izolační sady a bezazbestových těsnění.

Těsnění spojů prstencového typu jsou vyvinuta pro použití v ropném průmyslu, stejně jako pro vrtání a zařízení na těžbu ropy a plynu. Tato těsnění jsou vhodná pro vysoké možné tlaky a teploty. Působením tlaku na rozhraní těsnění silou šroubu zatéká měkčí kov těsnění do nedokonalostí tvrdšího materiálu příruby a vytváří velmi těsné a účinné těsnění. Wilson vyrábí a dodává širokou škálu kroužkových těsnění spojů. Těsnění Rilson Ring Type Joint (RTJ) standardní velikosti jsou vyráběna podle specifikací API 6A, API 17D a ASME B16.20.

（1）Důležité výrobní vlastnosti

  • Přesná technologie CNC obrábění
  • Přísné postupy zkoušení tvrdosti
  • Sledovatelnost materiálu a kontrolní zprávy
  • Soulad se standardy API a ASME

4. Tržní trendy a doporučení pro výběr těsnění RTJ

Celosvětová poptávka po těsnění Ring Joint Gaskets stále roste díky rozšiřující se energetické infrastruktuře a projektům průzkumu na moři. Analytici trhu odhadují roční tempo růstu přibližně 6 % v odvětví průmyslového těsnění.

（1）Doporučení pro výběr

  • Vyberte materiál těsnění podle kompatibility médií
  • Před instalací ověřte jmenovité hodnoty tlaku a teploty
  • Vyberte zkušené vlastní výrobce těsnění RTJ
  • Ujistěte se, že rozměry drážky příruby splňují specifikace API

Správný výběr těsnění může výrazně snížit provozní rizika a zároveň zlepšit účinnost těsnění a životnost zařízení.

5. Často kladené otázky (FAQ)

Q1: Jaký je rozdíl mezi těsněními R, RX a BX RTJ?
Typ R se používá pro standardní tlakové aplikace, RX je navržen pro vyšší účinnost tlakového těsnění a BX je vhodný pro extrémně vysokotlaké systémy.

Q2: Která průmyslová odvětví běžně používají kroužková těsnění?
Ropný a plynárenský průmysl, petrochemický průmysl, pobřežní vrty, výroba energie a rafinerie široce používají těsnění RTJ.

Q3: Proč je vlastní výroba těsnění RTJ důležitá?
Zakázková výroba zajišťuje přesné rozměrové přizpůsobení, lepší těsnicí výkon a zvýšenou odolnost v extrémních provozních podmínkách.

Q4: Které normy se běžně dodržují pro těsnění RTJ?
Mezi nejběžnější standardy patří API 6A, API 17D a ASME B16.20.
