Spirálově vinutá těsnění Vlastní

Domov / Produkt / Spirálově vinutá těsnění

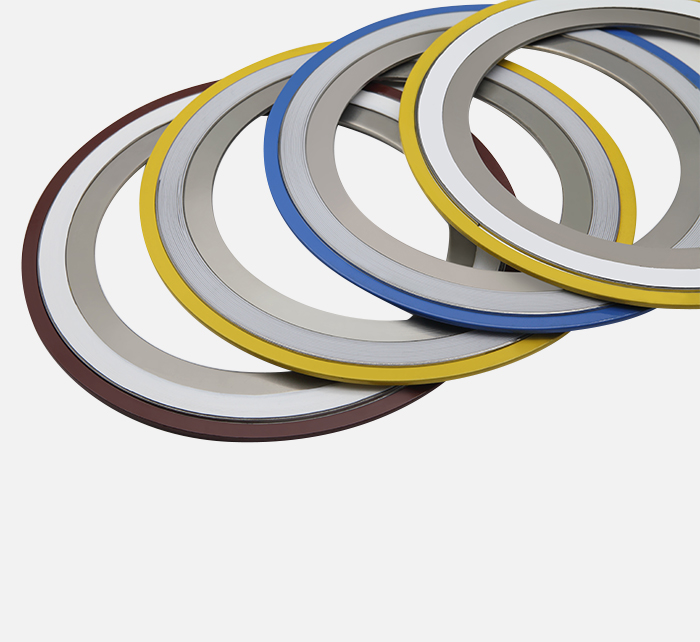

Spirálově vinutá těsnění

Dostupné v několika staardních tvarech
styl Produkt Popis

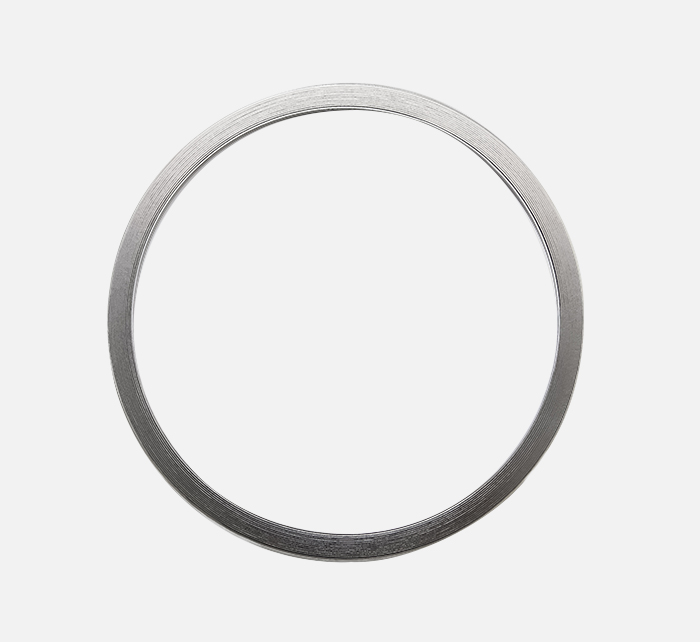

W Navíjení pouze, bez vnitřní a vnější kroužky.

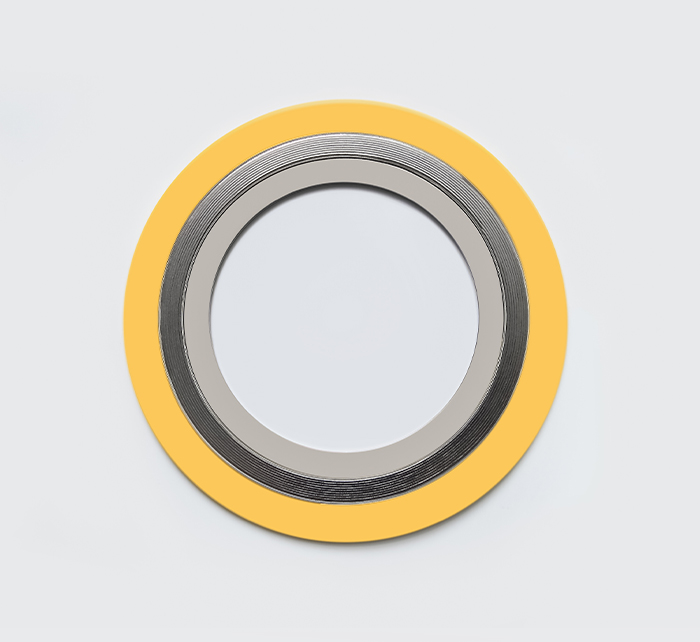

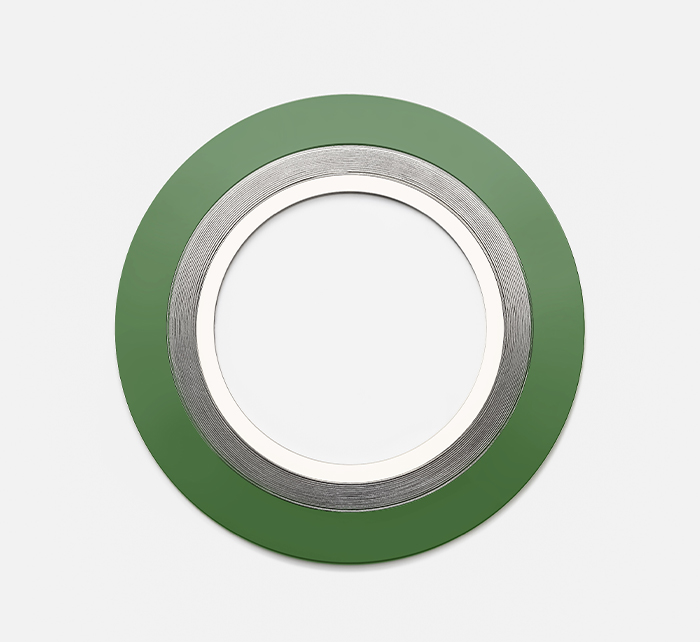

RW Spirála Rána Těsnění s vnější prsten.

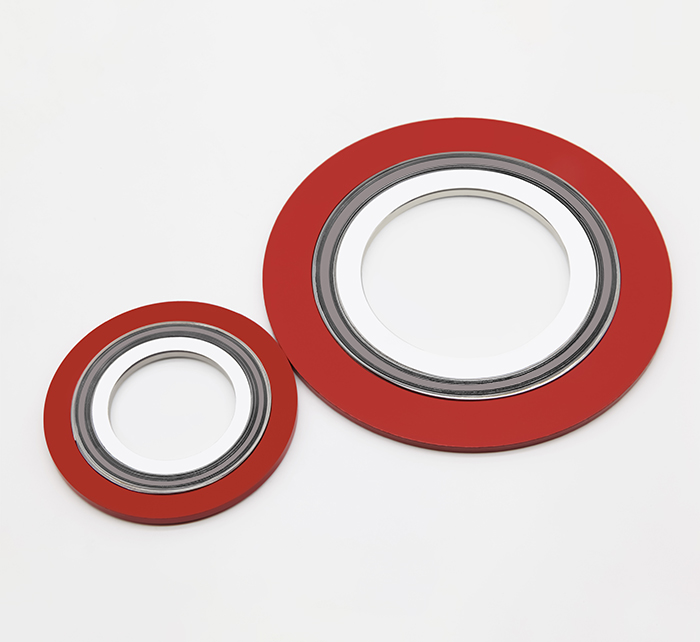

RWI Spirála Rána Těsnění s vnitřní a vnější prsten.
WI Spirála Rána Těsnění s vnitřní prsten.
RH Spirála Rána Těsnění s Žebra pro Teplo Výměník
RS Spirála Rána Těsnění s Speciální Tvar

Tato těsnění jsou vyráběna podle mezinárodních specifikací jako ASME B16.20, EN 1514-2, DIN, JIS B 2404 atd.

Získat cenovou nabídku
PŘEDCHOZÍ:Žádný předchozí produkt
DALŠÍ:Těsnění kroužkových spojů

Podrobnosti o produktu

Spirálově vinutá těsnění

Spirálově vinutá těsnění – vyrobená ze střídavé kombinace tvarovaného kovového drátu a měkkých výplňových materiálů – tvoří velmi účinné těsnění, když jsou stlačena mezi dvěma přírubami. Koruna ve tvaru V uprostřed kovového pásku působí jako pružina a dává těsnění větší pružnost za různých podmínek. Materiál výplně a drátu lze měnit tak, aby vyhovoval různým požadavkům na chemickou kompatibilitu. Pokud je zatížení, které je k dispozici pro stlačení těsnění, omezené, lze konstrukci a rozměry těsnění změnit, aby bylo zajištěno účinné utěsnění.
Spirálově vinuté těsnění může obsahovat středící kroužek, vnitřní kroužek nebo obojí. Vnější středící kroužek přesně umístí těsnění do příruby a funguje jako omezovač komprese, zatímco vnitřní kroužek poskytuje dodatečnou radiální pevnost. Vnitřní kroužek také snižuje erozi příruby a chrání těsnicí prvek.
Odolnost a pevnost činí spirálově vinutá těsnění ideální volbou v různých podmínkách a aplikacích. Jsou široce používány v rafineriích a chemických zpracovatelských závodech a jsou také účinné pro výrobu energie, letectví a různé ventilové a speciální aplikace.

Použitý běžný kov
Kovový materiál Minimální Maximální Zkratka
℉ ℃ ℉ ℃
304SS -320 -195 1400 760 304
316LSS -150 -100 1400 760 316L
321SS -320 -195 1400 760 321
347SS -320 -195 1700 925 347
Carbon ocel -40 -40 1000 540 CRS
Slitina 20 -300 -185 1400 760 A-20
Hastelloy B2 -300 -185 2000 1090 HAST B2
Slitina C276 -300 -185 2000 1090 HAST C276
Incoloy 825 -150 -100 1600 870 IN 825
Inconel 625 -150 -100 2000 1090 INC 625
Inconel X750 -150 -100 2000 1090 INC X750
Monel 400 -200 -130 1500 820 PO
nikl 200 -320 -195 1400 760 Ni
titan -320 -195 2000 1090 Ti

Používá se běžné plnivo
Výplň Materiál Minimální Maximální Zkratka
℉ ℃ ℉ ℃
Flexibilní Grafit -350 -212 1000 550 F.G
Polytetrafluorethylen -400 -240 490 250 PTFE
Slída -328 -200 1472 800 MI
Ne Azbest -184 -120 750 400 NA
Keramické -350 -212 2000 1100 CER $ $

Doporučené produkty

O nás
Ningbo Rilson Sealing Material Co., Ltd.
Ningbo Rilson Sealing Material Co., Ltd. byla založena v roce 2007, je profesionální Spirálově vinutá těsnění výrobce a Spirálově vinutá těsnění dodavatel a sídlí v Ningbo, provincie Zhejiang. Výrobní závod se rozkládá na ploše 20 000 metrů čtverečních a je zaměřen na zajištění bezpečného a spolehlivého provozu systémů těsnění kapalin, nabízejícím klientům vhodná technologická řešení těsnění. Provozujeme několik výrobních linek pro těsnicí produkty, specializujeme se na návrh a výrobu těsnicích těsnění a dalších těsnicích materiálů pro ropný, chemický, energetický, loďařský a strojírenský průmysl. Naše hlavní produkty zahrnují spirálově vinutá těsnění, těsnění s prstencovým spojem, kammprofilová těsnění, vlnitá kovová těsnění, izolační soupravy těsnění a neazbestová těsnění, mimo jiné.
Naši klienti pocházejí z různých částí světa a díky našim rozsáhlým zkušenostem v oboru jsme si získali důvěru a uznání našich zákazníků. V současné době jsme získali certifikace od několika významných společností. Kromě toho jsme úspěšně dosáhli certifikace systému managementu kvality ISO9001:2015 a také certifikátu API 6A, mimo jiné.
Jako profesionální Spirálově vinutá těsnění továrnase společnost zavazuje přinášet hodnotu zákazníkům, podporovat zdraví a štěstí pracovníků a vytvářet pozitivní společenské dopady. Dodržujeme základní principy integrity, přesnosti, inovace a vzájemného úspěchu. S ambicí stát se preferovanou značkou v průmyslových těsněních jsme odhodláni etablovat se jako špičkový hráč v odvětví těsnění kapalin a pracovat na cíli zajištění vzájemné spokojenosti zákazníků a zaměstnanců.
Certifikát cti
  • Certifikáty API
  • ISO9001
  • ISO14001
  • ISO 45001
Novinky a událost
Spirálově vinutá těsnění Oborové znalosti

1. Spirálově vinutá těsnění pro průmyslové aplikace těsnění přírub

Spirálově vinutá těsnění jsou vysoce výkonné těsnící komponenty navržené pro náročná průmyslová prostředí, kde vysoký tlak, extrémní teploty a korozivní média jsou přítomny. Jsou široce používány v systémech těsnění přírub v ropném, chemickém a energetickém průmyslu díky jejich vynikající elasticitě a regeneračnímu výkonu.

Typické spirálově vinuté těsnění se skládá z pásku z nerezové oceli ve tvaru písmene V, který se střídá s měkkými výplňovými materiály, jako je grafit nebo PTFE. Tato struktura umožňuje těsnění udržet těsné utěsnění i při kolísání tlaku až do 2500 psi (přibližně 170 barů) .

（1）Klíčové průmyslové aplikace

  • Systémy těsnění přírub ropovodů a plynovodů
  • Zařízení chemického reaktoru a výměníku tepla
  • Elektrárenské parní a turbínové systémy
  • Námořní a pobřežní inženýrské stavby

V těchto průmyslových odvětvích je kritická prevence úniků. Studie ukazují, že nesprávný výběr těsnění má na svědomí téměř 60–70 % poruch přírubového spoje .

2. Proč na utěsnění přírub záleží na výrobci spirálově vinutého těsnění

Vlastní výrobce spirálově vinutého těsnění hraje zásadní roli při zajišťování spolehlivosti těsnění, protože standardní těsnění nemohou vždy odpovídat složitým geometriím přírub nebo specifickým pracovním podmínkám.

Například ve vysokoteplotních parních systémech překračujících 600 °C Standardní těsnění plněná grafitem se mohou degradovat rychleji, zatímco přizpůsobené konstrukce využívající zesílené materiály mohou prodloužit životnost až o 40 % .

（1）Výhody zakázkové výroby

  1. Přesné přizpůsobení rozměrů pro všechny normy přírub (ANSI, DIN, JIS)
  2. Optimalizovaný výběr materiálu na základě chemické kompatibility
  3. Zlepšený těsnicí výkon při cyklickém tlaku
  4. Snížené prostoje při údržbě a riziko úniku

（2）Srovnávací tabulka pro výběr materiálu

Běžné kombinace materiálů pro spirálově vinutá těsnění v různých podmínkách
Provozní stav Kovové vinutí Výplňový materiál
Vysokoteplotní pára 304 Nerezová ocel Flexibilní grafit
Silná kyselá koroze Nerezová ocel 316L PTFE

3. Profesionální výrobní kapacity a průmyslová řešení

Vysoce kvalitní těsnicí výkon do značné míry závisí na přesnosti výroby a systémech kontroly kvality. Přední výrobci těsnění investují do automatických navíjecích strojů a přísných testovacích postupů, aby zajistili konzistenci.

Společnost Ningbo Rilson Sealing Material Co., Ltd. byla založena v roce 2007, je profesionálním výrobcem spirálových vinutých těsnění a dodavatelem spirálových těsnění se sídlem v Ningbo v provincii Zhejiang. Výrobní závod se rozkládá na ploše 20 000 metrů čtverečních a je určen k zajištění bezpečného a spolehlivého provozu systémů pro těsnění kapalin a nabízí klientům vhodná řešení technologie těsnění. Provozujeme četné výrobní linky na těsnící produkty, specializující se na návrh a výrobu těsnících těsnění a dalších těsnících materiálů pro ropný, chemický, energetický, lodní a strojní průmysl. Naše primární produkty se skládají ze spirálově vinutých těsnění, kroužkových těsnění, kammprofilových těsnění, vlnitých kovových těsnění, těsnění izolační sady a bezazbestových těsnění.

（1）Klíčové parametry kontroly kvality

  • Tolerance tloušťky řízena v rozmezí ±0,02 mm
  • Míra zotavení z komprese ≥ 20 %
  • Míra netěsnosti testována podle norem ASME

Tyto přísné kontroly zajišťují, že těsnicí výkon zůstane stabilní i za extrémních pracovních podmínek, čímž se o více než sníží riziko úniku 50 % .

4. Tržní trendy a výběrová doporučení

Globální trh se spirálově vinutými těsněními se nadále rozšiřuje díky rostoucí poptávce v odvětvích energetiky, chemického zpracování a offshore strojírenství. Roční růst se odhaduje na 5–7 % .

（1）Pokyny pro výběr

  • Přizpůsobte materiály těsnění provozní teplotě a médiu
  • Zajistěte shodu s normami ASME, EN nebo DIN
  • Preferujte výrobce nabízející vlastní technickou podporu

（2）Směr budoucího vývoje

Budoucí trendy zahrnují pokročilá kompozitní plniva, ekologické neazbestové materiály a chytré těsnící systémy s možností prediktivní údržby.

5. Často kladené otázky (FAQ)

Q1: Jaký tlakový rozsah zvládne spirálově vinutá těsnění?
Obvykle zvládnou od PN10 do PN400 a třídy ASME 150–2500 v závislosti na konstrukci.

Q2: Jaké informace jsou vyžadovány pro zakázkovou výrobu těsnění?
Zásadní význam má norma příruby, rozměry, teplota, tlak a typ média.

Q3: Proč si vybrat vlastního výrobce namísto standardních produktů?
Vlastní řešení zajišťují lepší přizpůsobení, zlepšenou spolehlivost těsnění a delší životnost.

Q4: Jaká je typická životnost spirálově vinutého těsnění?
Za normálních podmínek se pohybuje od 3 do 10 let v závislosti na provozním prostředí.
