Jak správně nainstalovat těsnění výměníku tepla pro optimální výkon?

Těsnění výměníku tepla jsou základní komponenty široce používané v různých průmyslových odvětvích, jako je chemický, farmaceutický, energetický a klimatizační průmysl. Usnadňují regulaci teploty přenosem tepla mezi kapalinami. Důležitost těsnění jako těsnících součástí při provozu výměníků tepla je nepopiratelná. Správná instalace těsnění výměníku tepla nejen zajišťuje celistvost těsnění zařízení, ale také výrazně zlepšuje výkon a životnost výměníku tepla. Tento článek poskytne podrobné pokyny, jak správně nainstalovat těsnění výměníku tepla, aby bylo zajištěno optimální utěsnění a tepelná účinnost během provozu.

1. Pochopení funkce Těsnění výměníku tepla
Hlavní funkcí těsnění výměníku tepla je zajistit účinné utěsnění, zamezit úniku média a zajistit hladký přenos tepla uvnitř výměníku tepla. Těsnění také zabraňují smíchání nebo křížové kontaminaci mezi různými médii, což je zásadní v průmyslových odvětvích, jako je chemická a farmaceutická výroba, kde je prvořadé zabránit úniku nebezpečných látek.

Nesprávná instalace těsnění může vést k úniku média, snížení účinnosti výměny tepla, přehřátí zařízení a dokonce k poruchám. Proto je zajištění správné instalace těsnění zásadní pro udržení správné funkce zařízení.

2. Přípravné práce před instalací těsnění výměníku tepla
Před správnou instalací těsnění výměníku tepla je nutná důkladná příprava, včetně následujících aspektů:

(1) Kontrola materiálu a specifikací těsnění

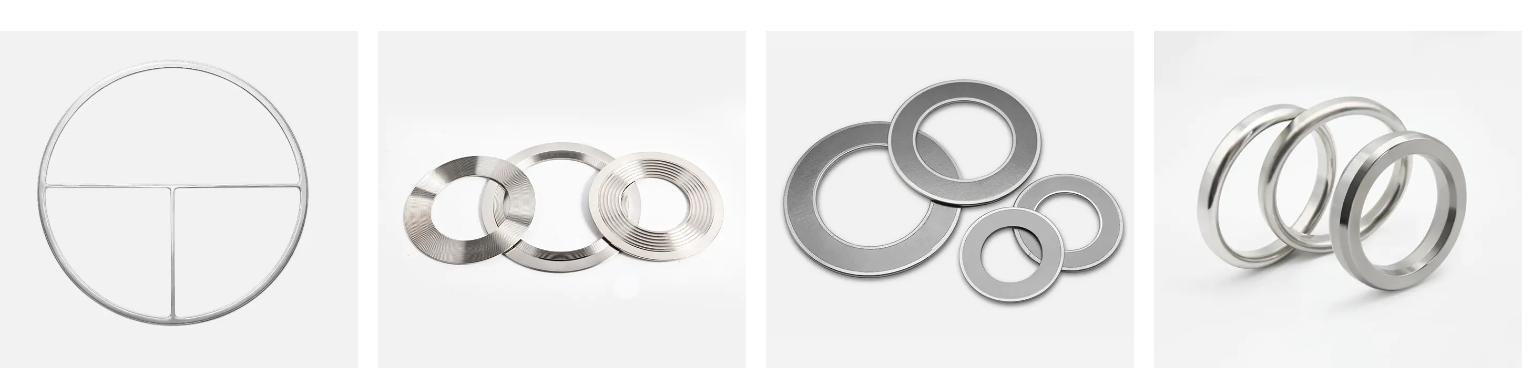

Materiál těsnění výměníku tepla by měl být zvolen na základě provozního prostředí zařízení, vlastností média, teplotních a tlakových podmínek. Mezi běžné materiály těsnění výměníku tepla patří pryžová těsnění, kovová těsnění, flexibilní grafitová těsnění a těsnění z PTFE. Při výběru těsnění je třeba ověřit jeho použitelnou teplotu, tlak a chemickou odolnost. Pouze vhodný materiál může zajistit dlouhodobý stabilní provoz těsnění.
Dále se ujistěte, že velikost a specifikace těsnění odpovídají kontaktní ploše výměníku tepla. Vyhněte se použití těsnění, která nesplňují specifikace, protože to může vést ke špatnému těsnění a netěsnosti.

(2) Čištění kontaktní plochy
Před instalací těsnění musí být styčná plocha výměníku tepla čistá. Kontaktní plocha by měla být bez oleje, prachu, koroze a jakýchkoli nečistot, které by mohly ovlivnit těsnicí výkon těsnění. Metody čištění mohou zahrnovat použití čisticích prostředků, kartáčů nebo hadříků a v případě potřeby použití stlačeného vzduchu k vysušení. Jakékoli drobné nečistoty nebo nečistoty mohou ovlivnit těsnicí výkon těsnění, což může vést k úniku nebo poškození.

(3) Zkontrolujte rovinnost kontaktní plochy
Styčná plocha výměníku tepla musí být rovná a hladká. Pokud je kontaktní povrch poškrábaný, deformovaný nebo zkorodovaný, může to bránit těsnění ve vytvoření dobrého těsnění. V případě potřeby lze pomocí speciálních nástrojů zbrousit nebo seříznout kontaktní plochu, aby byla zajištěna její rovinnost.

(4) Vyberte vhodné nástroje
Při instalaci těsnění výměníku tepla jsou zapotřebí některé profesionální nástroje, jako jsou klíče, šrouby a nástroje pro tlakové zkoušky. Tyto nástroje pomáhají zajistit, aby těsnění během montáže dostávalo rovnoměrný tlak, a zabraňují nadměrnému stlačení nebo uvolnění.

3. Správné kroky instalace těsnění výměníku tepla
Níže jsou uvedeny standardní kroky pro instalaci těsnění výměníku tepla. Dodržením těchto kroků zajistíte optimální výkon těsnění.
(1) Umístění těsnění
Nejprve opatrně položte těsnění na kontaktní plochu výměníku tepla. Ujistěte se, že těsnění je dokonale zarovnáno s kontaktním povrchem a vyhněte se jakémukoli posunutí nebo ohnutí. U těsnění s požadavky na směr (jako jsou kovová těsnění se značkami) dbejte na správnou orientaci.
Během umístění se vyhněte přímému dotyku rukou s kontaktním povrchem těsnění, zejména u snadno kontaminovaných materiálů, jako je pružný grafit a pryžová těsnění. Používejte čisté nástroje, které pomohou při provozu, aby těsnění zůstalo čisté a neporušené.

(2) Instalace a rovnoměrné utažení šroubů
Jakmile je těsnění na místě, začněte instalovat šrouby. Šrouby by měly být instalovány od úhlopříčky výměníku tepla a postupně rovnoměrně utahovány. To je zásadní krok k zajištění rovnoměrného rozložení síly na těsnění a optimálního těsnícího výkonu. Vyvarujte se utahování všech šroubů najednou; místo toho postupujte postupně, abyste zajistili rovnoměrné stlačení těsnění.
Utahovací moment každého šroubu by měl být utažen podle specifikací poskytnutých výrobcem. Pokud neexistují žádné specifické požadavky na utahovací moment, lze použít momentový klíč k zajištění vhodné utahovací síly. Přílišné utažení může způsobit poškození nebo deformaci těsnění, zatímco nedostatečné utažení může vést ke špatnému utěsnění.

(4) Metoda křížového utahování
Použití metody křížového utahování je běžný způsob, jak zajistit rovnoměrnou instalaci a dobrý těsnicí výkon těsnění výměníku tepla. Postupným utahováním šroubů v křížovém vzoru dostává těsnění rovnoměrnou sílu. Obvykle se v prvním kole provádí pouze částečné utažení a ve druhém kole se provádí úplné utažení.

(5) Kontrola těsnosti
Po instalaci je zásadní kontrola těsnosti. Těsnicí výkon těsnění lze testovat pomocí pneumatické tlakové zkoušky, hydraulické tlakové zkoušky nebo přístrojů pro detekci úniku plynu. Použitím určitého tlaku a sledováním netěsností můžete zajistit správnou instalaci těsnění.

(6) Předprovozní kontrola
Před uvedením tepelného výměníku do provozu proveďte závěrečnou kontrolu. Zkontrolujte, zda nejsou uvolněné šrouby, ujistěte se, že těsnění je správně vyrovnáno a zda nedochází k netěsnostem nebo abnormalitám. V případě potřeby šrouby dotáhněte, aby bylo zajištěno správné utěsnění.

4. Běžné instalační chyby a řešení
Přestože se instalace těsnění zdá jako jednoduchý proces, přesto se během skutečného provozu mohou vyskytnout některé běžné chyby. Zde jsou některé běžné chyby a jak se jim vyhnout:

(1) Přílišné utažení nebo uvolnění
Přílišné utažení nebo povolení šroubů může vést k poškození těsnění nebo špatnému těsnění. Přílišné utažení může způsobit prasknutí těsnění nebo ztrátu pružnosti, zatímco uvolnění může vést k netěsnostem. Proto utáhněte podle specifikovaných požadavků na utahovací moment a použijte rovnoměrný tlak, aby bylo zajištěno rovnoměrné namáhání těsnění.

(2) Nečisté kontaktní povrchy
Znečištěné kontaktní plochy jsou častou příčinou špatného těsnění. Jakýkoli prach, olej nebo nečistoty ovlivní těsnicí výkon těsnění, proto je nezbytné zajistit, aby byly kontaktní plochy před montáží zcela čisté.

(3) Použití nesprávných těsnění
Použití nesprávných těsnění (jako je nesprávná velikost nebo materiál nevhodný pro provozní podmínky) povede k selhání těsnění. Proto je rozhodující výběr vhodného materiálu a velikosti těsnění. Vyberte vhodné těsnění podle provozních podmínek (jako je teplota, tlak a médium) a ujistěte se, že odpovídá kontaktní ploše výměníku tepla.

(4) Ignorování stárnutí těsnění
Těsnění výměníku tepla mají omezenou životnost. Dlouhodobé vystavení vysokým teplotám, vysokému tlaku a korozivním chemickým médiím může způsobit stárnutí těsnění a snížení těsnícího výkonu. Proto pravidelně kontrolujte stav těsnění a stará nebo poškozená těsnění neprodleně vyměňte, abyste zajistili dlouhodobou stabilitu zařízení.
