Co jsou kovová těsnění?

Vlnité kovové těsnění jsou typem mechanického prvku používaného pro těsnění. Jsou vyrobeny z tenkých kovových listů speciálním procesem a jsou tlačeny do těsnění kruhového kroužku s pravidelnými vlnitými konkávními a konvexními vzory (tj. „Zvlnění“). Těsnění CMG jsou považovány za standard pro technologii zvlněného kovového těsnění. Těsnění CMG jsou ideální volbou pro příruby třídy 150 a 300 třídy 300 s minimálním zatížením šroubu.

1. Hlavní rysy a pracovní zásady
(1) Elasticita a odolnost:
Vlnitá struktura je jako malá pružina. Když jsou šrouby příruby utaženy, zvlnění se stlačí; A když zařízení vibruje v důsledku změn teploty a tlaku během provozu nebo jsou příruby mírně odděleny, komprimované zvlnění se může odrazit, aby se tato změna kompenzovala, vždy udržovat kontakt mezi těsnicími povrchy a zabránit úniku. To je klíč k jeho nadřazenosti nad plochými těsněními.
(2) Poměr tlaku s vysokým utěsněním:
Vzhledem k tomu, že kontaktní oblast zvlnění je relativně malá, je tlak (specifický tlak) na jednotku plochy větší pod stejným předpětím šroubu, což usnadňuje stlačení a vyplňování drobných povrchových vad příruby, čímž se dosahuje počátečního utěsnění.
(3) K dispozici je řada kovových materiálů:
Různé kovové materiály lze vybrat podle různých médií (jako je korozivita) a pracovní podmínky (teplota, tlak). Obyčejné jsou: 304/316 Nerezová ocel: nejčastěji používaný, s dobrou odolností proti korozi a komplexním výkonem. Uhlíková ocel: Používá se pro nekorozivní pracovní podmínky, jako je vysokoteplotní pára. Speciální slitiny: jako je Hastelloy, monel a Inconel, používané v korozivním nebo vysokoteplotním prostředí.
(4) K dispozici je měkká krycí vrstva:
Aby se dosáhlo lepší vzduchotěsnosti nebo speciálního média, může být vrstva měkkého těsnicího materiálu pokryta na horních a dolních kontaktních površích zvlněného kovového těsnění, jako je: grafit: odolný proti vysoké teplotě, chemicky inertní a nejrozšířenější. PTFE (polytetrafluoroethylen): Vynikající chemická odolnost proti korozi. SICA: Používá se pro extrémně vysoké teploty (jako jsou aplikace vysoké teploty v oxidačních atmosférách).
Tato struktura se nazývá těsnění kovového pláště, které kombinuje pevnost a teplotní odolnost kovu s vynikajícími utěsňovacími vlastnostmi měkké krycí vrstvy.

2. hlavní typy
Vlnité kovové těsnění se běžně vyskytují ve dvou hlavních typech:

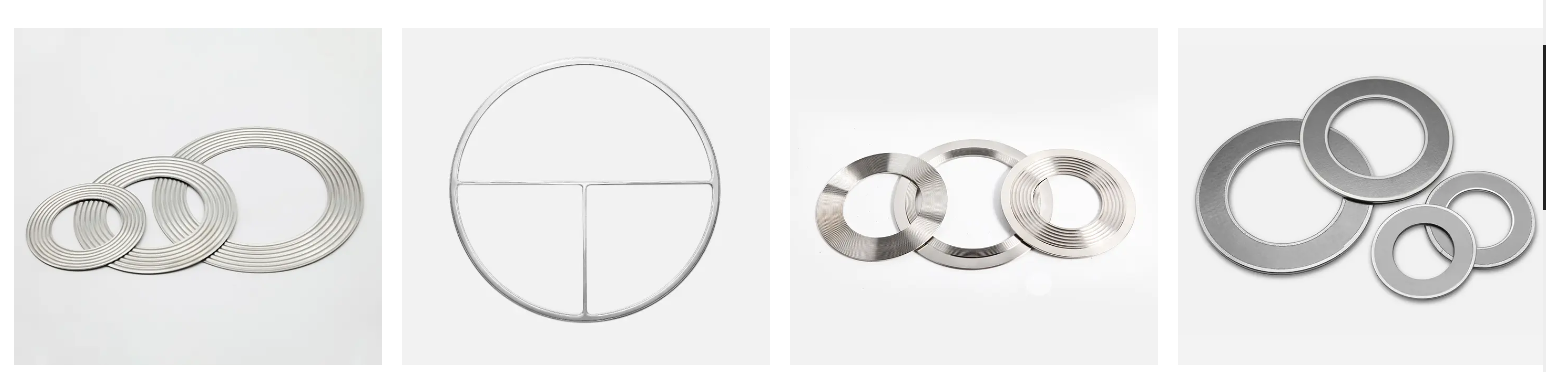

Základní zvlněné kovové těsnění:
Vyrobeno pouze z vlnitých kovových proužků, bez krycí vrstvy. Spoléhá se na vlastní elasticitu kovu a poměr s vysokým utěsněním tlaku k dosažení těsnění. Běžně se používá v aplikacích, kde jsou teploty a tlaky vysoké, ale média nejsou vysoce korozivní.
Vlnité kovové těsnění s krycí vrstvou (těsnění kovového pláště):
Na horní a dolní povrchy základního zvlněného kovového těsnění se nanese vrstva měkkého těsnicího materiálu (jako je grafitový list) a potom jsou okraje zabaleny a zajištěny formou. Toto je nejčastěji používaný typ v průmyslu.

3. výhody a aplikace
Výhody:
Adaptabilita: Může pojmout kolísání tlaku a teploty a mírnou deformaci příruby.
Spolehlivé těsnění: Mnohem lepšího utěsňovacího výkonu než plochých těsnění.
Vysokoteplotní a vysokotlaká odolnost: Kovové tělo vydrží teploty a tlaky mnohem vyšší než nekovové těsnění. Odolnost proti korozi: Výběr materiálu umožňuje přizpůsobivost různých médiích.
Dlouhá životnost: Vynikající odolnost je méně náchylná k relaxaci a selhání stresu.

Typické aplikace:
Potrubí, ventily, čerpadla a příruby tlakových nádob v petrochemickém průmyslu.
Parní turbíny a kotlové systémy v energetickém průmyslu.
Farmaceutický a potravinářský průmysl (316 nerezová ocel s překrytím PTFE je běžná).
Jakékoli střednědobé, vysokotlaké a vysokoteplotní přírubové připojení vyžadující spolehlivé těsnění.
