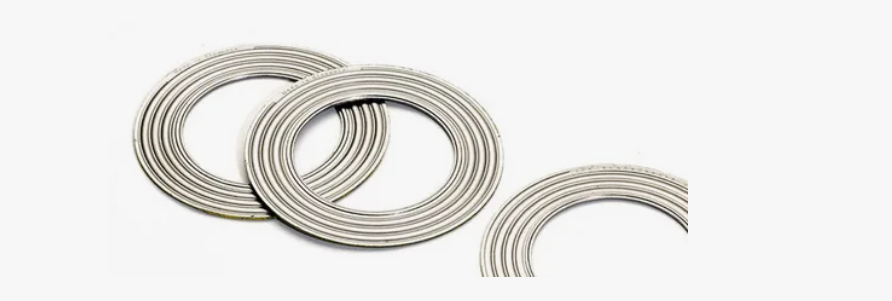

Vlnitá kovová těsnění , jako vysoce výkonný těsnicí materiál, jsou široce používány v průmyslových odvětvích, jako je petrochemie, energetika, energetika a výroba strojů. Ve vysokoteplotních, vysokotlakých, vysoce korozivních nebo cyklicky se měnících tlakových podmínkách se vlnitá kovová těsnění se svou vynikající elasticitou a odolností proti stlačení stala ideální volbou pro těsnění přírub v mnoha zařízeních. Avšak bez ohledu na to, jak dobrý výkon těsnění má, nesprávná instalace může způsobit netěsnosti, rozdrcení nebo dokonce bezpečnostní nehody. Proto je důležitá správná instalace.
Následující podrobnosti podrobně popisují správné použití vlnitých kovových těsnění ze tří hledisek: příprava před instalací, montážní body a běžné chyby.
1. Předinstalační příprava
Před instalací vlnitého kovového těsnění je vyžadována řada kontrol a potvrzení, aby bylo zajištěno, že těsnění je ve vhodném provozním prostředí.
(1) Zkontrolujte, zda je povrch příruby rovný a čistý
Těsnicí plocha příruby musí být bez škrábanců, otřepů, rzi nebo zbytkových úlomků těsnění.
Očistěte drátěným kartáčem nebo rozpouštědlem.
Drsnost povrchu by měla splňovat požadavky na těsnění; jinak to ovlivní výkon těsnění.
Zejména u kovových těsnění jsou požadavky na kvalitu těsnicí plochy ještě vyšší; jakékoli závady mohou vést k úniku.
(2) Potvrďte specifikace a model těsnění
Před instalací zkontrolujte:
Zda je materiál těsnění vhodný pro pracovní podmínky (např. nerezová ocel, grafitový povlak atd.)
Zda rozměry odpovídají přírubě
Zda je tloušťka vhodná
Zda jmenovité teploty a tlaky splňují požadavky
Vyhněte se použití "dostatečně blízko" těsnění, aby nedošlo k ovlivnění těsnícího účinku.
(3) Zkontrolujte, zda je vlnitá struktura neporušená
Zvlnění jsou základní strukturou pro elastickou obnovu těsnění a těsnící výkon. Před instalací je třeba potvrdit, že:
Vlny nejsou porušené
Není zde patrná deformace
Grafit, PTFE a další povlakové vrstvy jsou pevně na svém místě a nespadly.
Pokud je zjištěno poškození, mělo by být okamžitě vyměněno.
2. Klíčové body pro instalaci vlnitých kovových těsnění
Správné instalační postupy mohou účinně zlepšit výkon těsnění a životnost.
(1) Správné vystředění
Těsnění musí být přesně vystředěno na přírubě a nesmí být přesazeno. Excentricita povede k nerovnoměrnému stresu, který způsobí:
Přetlak v některých oblastech vedoucí k poškození těsnění
Nedostatečný tlak v některých oblastech vedoucí k úniku
Pokud je příruba velká, doporučuje se použít pro montáž dočasný polohovací nástroj.
(2) Rovnoměrné a symetrické utahování šroubů
Utahování je zásadním krokem při instalaci vlnitých kovových těsnění a musí se řídit zásadou „symetrie segmentace“:
Kroky utahování jsou obvykle následující:
Nejprve předběžně utáhněte 30% točivým momentem
Za druhé, utáhněte rovnoměrně 60% utahovacím momentem
Za třetí, dosáhněte 100% točivého momentu
Nakonec překontrolujte diagonálně
Tato metoda zajišťuje stálé namáhání těsnění, zabraňuje nadměrnému stlačení na jedné straně nebo nedostatečnému utěsnění na straně druhé.
(3) Ovládejte vhodnou utahovací sílu
Vlnitá kovová těsnění mají specifické požadavky na utahovací sílu:
Příliš nízká: Nedostatečné těsnění, způsobující netěsnost
Příliš vysoká: Vlny jsou poškozené, ztrácejí pružnost a schopnost zotavení
Doporučuje se utahovat podle modelu těsnění, třídy příruby a specifikací šroubů s odkazem na tabulku utahovacích momentů poskytnutou výrobcem.
(4) Vyvarujte se nanášení maziva přímo na povrch těsnění
Někteří montéři jsou zvyklí nanášet na povrch těsnění olej nebo mazivo, což ovlivní tření mezi těsněním a těsnicím povrchem, což vede k:
Prokluzování těsnění
Nestabilní těsnění
Stresová koncentrace
Mazivo by mělo být aplikováno pouze v malých množstvích na šrouby a nikdy by nemělo být aplikováno na těsnění.
3. Klíčové body, které je třeba po instalaci zkontrolovat
Po instalaci je nutná komplexní kontrola:
(1) Ověřte, zda utahovací moment šroubu odpovídá normě
K opětovné kontrole použijte momentový klíč, abyste se vyhnuli chybám způsobeným ručním posouzením.
(2) Zkontrolujte změny mezery mezi přírubami
Mezera na obou stranách příruby by měla být konzistentní; jinak to znamená:
Těsnění není vystředěno
Nerovnoměrná síla šroubu
Je vyžadováno opětovné seřízení.
(3) Pozorování netěsnosti ve zkušebním provozu
Při natlakování systému nebo zahřívání věnujte zvýšenou pozornost:
Jakýkoli mírný únik
Jakékoli abnormální zvuky nebo vibrace
Jakékoli lokalizované přehřátí
V případě potřeby proveďte sekundární tepelné utažení, abyste zlepšili těsnicí výkon.
4. Vyvarujte se těchto běžných chyb
Při instalaci vlnitého kovového těsnění mohou následující chyby s největší pravděpodobností způsobit únik nebo poškození:
Přímé použití starých těsnění
Povrch těsnění znečištěný olejem, vodou nebo nečistotami
Pokračování v používání silně deformovaných přírub
Nedotahování šroubů podle norem pro utahovací moment
Použití těsnění mimo jejich provozní podmínky (nadměrná teplota nebo tlak)
Vyhnutí se těmto problémům zajišťuje skutečně spolehlivé utěsnění.
Vlnitá kovová těsnění mají vynikající těsnost a přizpůsobivost, ale pouze pokud jsou správně nainstalována. Pouze provedením důkladných kontrol před instalací, zajištěním rovnoměrného rozložení napětí během instalace a prováděním kontrol po instalaci může těsnění dosáhnout zamýšlené životnosti a těsnícího výkonu. U průmyslových zařízení je malé těsnění zásadní pro bezpečný provoz celého systému; instalaci proto nesmíte brát na lehkou váhu.
