Proč jsou vlnitá kovová těsnění nenahraditelná za podmínek vysoké teploty a vysokého tlaku?

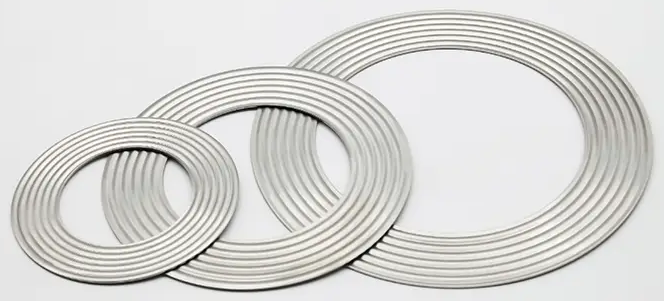

V petrochemii, elektroenergetice, jaderné energetice a dalších průmyslových oblastech mají pracovní podmínky za vysokých teplot a vysokého tlaku (HT/HP) velmi přísné požadavky na výkon těsnění. Běžná těsnění jsou náchylná k selhání za extrémních podmínek, což má za následek únik média, poškození zařízení a dokonce i bezpečnostní nehody. Kovové vlnité těsnění se stalo nenahraditelnou volbou v podmínkách vysoké teploty a vysokého tlaku díky své jedinečné konstrukci a materiálovým vlastnostem.

1. Vlastnosti materiálu: odolnost proti vysoké teplotě, odolnost proti vysokému tlaku, odolnost proti korozi

Vysoká teplotní odolnost (-200 ℃ ~ 1000 ℃)

Vlnitá kovová těsnění jsou vyrobena z vysoce výkonných slitinových materiálů a odolávají extrémním teplotám:

Nerezová ocel (316/321): vhodná pro -200℃~600℃, odolná vůči obecné korozi.

Inconel 600/625: teplotní odolnost do 1000℃, odolný vůči sirovodíkové (H2S) korozi.

Hastelloy C-276: odolný vůči silným kyselinám (jako je kyselina chlorovodíková, kyselina sírová) a vysokoteplotní oxidaci.

Srovnání: Nekovová těsnění (jako je grafit, pryž) zuhelnatí nebo se roztaví nad 500 °C, zatímco běžná kovová plochá těsnění jsou náchylná k deformaci při tečení při vysokých teplotách.

Odolnost proti deformaci vysokým tlakem (＞50 MPa)

Kovová vlnitá struktura se může elasticky deformovat pod vysokým tlakem, aby se vyrovnaly mírné nerovnosti povrchu příruby a zabránilo se selhání těsnění.

Odolnost proti tečení: Míra elastického zotavení vlnitých těsnění je větší než 90 %, zatímco plochá kovová těsnění jsou náchylná k plastické deformaci pod vysokým tlakem, což má za následek uvolnění šroubů a netěsnosti.

Odolnost proti korozi a kompatibilita s médii

Technologie povrchové úpravy: Pokovovat lze PTFE (odolnost proti kyselinám a zásadám), stříbro (zvýšená tepelná vodivost) nebo nikl (odolnost proti korozi chloridovými ionty).

Použitelná média: kyselý plyn (CO₂, H₂S), silná alkálie, tekutý kov atd.

Srovnání: Pryžová těsnění jsou náchylná k bobtnání, když jsou vystavena působení oleje, a grafitová těsnění jsou náchylná k práškování v silném oxidačním prostředí.

2. Konstrukční výhody: elastická kompenzace a vysoký těsnicí výkon

Mechanismus elastické kompenzace zvlnění

Vlnitá struktura vrcholů a údolí vytváří pod tlakem pružnou deformaci a automaticky se přizpůsobuje nerovnostem povrchu příruby.

Odskok: I když se předpětí šroubu sníží, vlnitá struktura si stále může zachovat těsnění (plochá těsnění prosakují, jakmile se uvolní).

Vícevrstvý kompozitní design (vylepšené těsnění)

Vnitřní kovové zvlnění vnější pružný grafit: pevnost kovu i nekovové těsnění.

Aplikační scénář: hlavní parovod jaderné elektrárny (musí být odolný vůči vysoké teplotě a zároveň radiaci).

Srovnání: Plochá kovová těsnění se nemohou přizpůsobit deformaci příruby a jsou náchylná k netěsnosti v důsledku místní koncentrace napětí.

Srovnání výkonu s tradičními těsněními ：

3. Body údržby vlnité kovové těsnění

• Bezpečnostní opatření při instalaci

Kontrola před instalací

Stav těsnění: potvrďte, že nejsou žádné prohlubně, praskliny nebo koroze (zejména ve zvlněné oblasti).

Povrch příruby: očistěte a zkontrolujte rovinnost (drsnost Ra≤0,8μm), žádné škrábance nebo rez.

Šrouby: použijte nové šrouby nebo se ujistěte, že nedochází k deformaci v tahu, a na závity naneste prostředek proti zadření.

Správné kroky instalace

Středové umístění: Těsnění musí zcela zakrývat těsnicí plochu příruby a není povolena žádná odchylka.

Ovládání předpětí: křížově utahujte postupně podle standardního točivého momentu (jako je tříkroková metoda 50%-80%-100% doporučená ASME B16.5).

Vyvarujte se přetlaku: Nadměrný krouticí moment může způsobit zborcení zvlnění (viz kompresní poměr poskytnutý výrobcem, obvykle 30%-50%).

Zakázané chování:

Opětovné použití zploštělých těsnění (elastické selhání).

K násilné instalaci použijte kladiva nebo pneumatické nářadí.

• Normy demontáže a výměny

Situace, kdy je nutná výměna

Poškození zvlněné struktury: zvlnění zploštělé, zlomené nebo částečně zborcené (ztráta elasticity).

Koroze/opotřebení: Na kovovém podkladu jsou vidět důlky, praskliny nebo velké odlupování povlaku.

Historie netěsností: Opakovaná netěsnost ve stejné poloze těsnění indikuje selhání těsnění.

Bezpečný proces demontáže

Uvolněte tlak a ochlaďte na okolní teplotu.

Povolte šrouby v křížovém pořadí, aby nedošlo k náhlému prasknutí povrchu příruby.

Vyčistěte zbytky starého těsnění (nepoužívejte ostré nástroje k oškrábání příruby).

• Specifikace skladování a přepravy

Podmínky skladování

Prostředí: teplota 5-30℃, vlhkost ≤60%, mimo dosah kyselých a alkalických korozivních plynů.

Balení: Originální vak odolný proti vlhkosti, pevný box pro skladování, žádné stohování nebo ohýbání.

Požadavky na přepravu

Upevněno v nárazuvzdorné krabici, aby se zabránilo deformaci zvlnění způsobené nárazy.

Štítky označují „Netlačit“ a „Odolné proti vlhkosti“.
