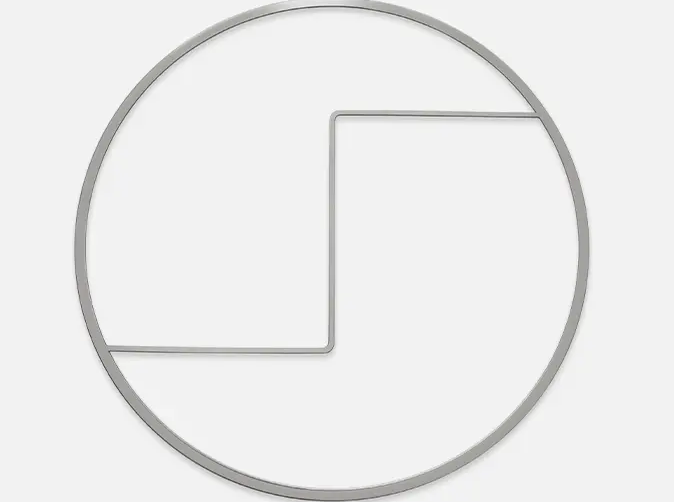

Co jsou těsnění výměníku tepla?

zjednodušeně řečeno, těsnění výměníku tepla jsou klíčové komponenty instalované mezi kovové desky deskového výměníku tepla pro utěsnění, zabránění únikům a vedení toku média. Přestože se přímo nepodílejí na výměně tepla, jsou klíčové pro efektivní, stabilní a těsný provoz celého systému.

1. Funkce Těsnění výměníku tepla

Těsnění jádra: Toto je nejzákladnější funkce těsnění. Svou elastickou deformací vyplní drobné nerovnosti mezi deskami a vytvoří těsné těsnění, aby se zabránilo smíchání dvou tekutin (jako je horká a studená voda, pára a procesní kapaliny) a aby se zabránilo úniku do vnějšího prostředí.

Vodící průtokové kanály: Těsnění není jednoduchý čtvercový kroužek; má pečlivě navržené těsnění a otevřené plochy. Tyto struktury společně určují dráhu proudění tekutiny mezi deskami a zajišťují, že horké a studené médium proudí střídavě a protiproudně, čímž je dosaženo nejvyšší účinnosti výměny tepla.

Zachování vůle: Tloušťka těsnění určuje velikost mezery mezi sousedními deskami; tato mezera je kanál pro tekutinu. Vhodná mezera je zásadní pro udržení optimálního průtoku a tlakové ztráty.

Tlumení a izolace: Těsnění mají určitý stupeň pružnosti, absorbují nepatrné posuny desek způsobené kolísáním teploty a tlakovými změnami, čímž působí jako nárazník. Zároveň slouží jako elektrická izolační vrstva mezi deskami, což pomáhá předcházet elektrochemické korozi.

2. Hlavní charakteristika a klasifikace

Použití na základě materiálu Vlastnosti těsnění výměníků tepla jsou primárně určeny jejich materiály a strukturou.
Klasifikace podle materiálu (toto je nejdůležitější výběr):
Nitrilový kaučuk: Jeden z nejběžněji používaných těsnicích materiálů s vynikající odolností vůči olejům a kapalinám na minerální bázi, vhodný pro většinu běžných provozních podmínek, jako je voda, olej, horká voda a pára (typicky -15 °C až 130 °C).
Ethylenpropylen Diene Monomer (EPD) Kaučuk: Vynikající tepelná odolnost, odolnost proti ozónu a odolnost proti stárnutí, zvláště vhodný pro vysokoteplotní horkou vodu, přehřátou páru a určitá chemická média (jako jsou alkalické roztoky a ketony), s širším rozsahem provozních teplot (přibližně do 150 °C - 170 °C). Fluororubber: Známý jako "Král těsnění" se může pochlubit vynikající odolností proti vysokým teplotám (až 200 °C a více) a chemickou odolností proti korozi, odolává většině olejů, paliv, rozpouštědel a silných kyselin. Je však extrémně drahý a používá se pouze v extrémně drsných podmínkách.
Hypalon: Nabízí dobrou odolnost vůči kyselým plynům a oxidačním médiím, běžně používaným v průmyslových aplikacích manipulujících s chlórem, oxidem siřičitým a dalšími podobnými médii.

Klasifikace podle způsobu instalace:
Lepené: Nejběžnější typ, používající speciální lepidlo k pevnému spojení těsnění s drážkou těsnění v desce. Instalace vyžaduje zručnost, ale fixace je spolehlivá.
Nacvakávací typ: Samotné těsnění má nacvakávací strukturu, která umožňuje přímé připevnění k desce bez lepidla. Instalace a výměna jsou velmi pohodlné, výrazně zkracují čas a náklady na údržbu, což představuje moderní trend.

3. Údržba a výměna

Těsnění jsou nejzranitelnější části výměníků tepla, které vyžadují největší pozornost a údržbu.
Kdy je nutná výměna? (společné znaky)
Viditelné úniky: Únik kapaliny se nachází na vnější straně zařízení nebo na spojích.
Střední Míchání: Nepřirozené teplotní výkyvy nebo kontaminace mezi horkými a studenými kapalinami na výstupu signalizují selhání vnitřního těsnění.
Stárnutí těsnění: Těsnění tvrdnou, ztrácejí elasticitu, vykazují trvalou deformaci tlakem, povrchové praskliny nebo ztrátu adheze.
Plánovaná údržba: Preventivní pravidelná výměna na základě provozní doby zařízení, teploty a vlastností média.

Body údržby:
Čištění: Při výměně těsnění důkladně očistěte drážky těsnění na deskách, abyste zajistili, že nezůstane žádné staré lepidlo nebo nečistoty, což zaručí těsnící účinek nového těsnění.
Utahování: Při montáži zařízení utahujte šrouby postupně a rovnoměrně podle utahovacího momentu a pořadí stanoveného výrobcem, vyhněte se jednostrannému namáhání, které by mohlo poškodit těsnění nebo způsobit nerovnoměrné těsnění.
Skladování: Náhradní těsnění by měla být skladována na chladném, suchém a tmavém místě, mimo zdroje ozónu (jako jsou motory) a uzavřená v plastových sáčcích, aby se zpomalilo jejich přirozené stárnutí.
