Jaké jsou různé typy Spirálově vinutá těsnění
Spirálově vinutá těsnění jsou obecně klasifikována dvěma hlavními způsoby: podle uspořádání prstence a podle kombinace materiálu vinutí a výplňového materiálu použitého uvnitř těsnicího prvku. Možnosti konfigurace prstenu zahrnují a spirálově vinuté těsnění s vnitřním kroužkem , a spirálově vinuté těsnění s vnějším kroužkem pouze, a spirálově vinuté těsnění bez vnitřního kroužku a základní styl vyrobený bez jakéhokoli podpůrného kroužku. Kombinace materiálů jsou typicky seskupeny podle typu plniva, jako je grafit, PTFE nebo slída, spárované s kovovým navíjecím páskem vybraným tak, aby odpovídal procesnímu médiu a materiálu příruby.
Vzhledem k tomu, že velikost příruby, provozní teplota a utěsněné médium se liší od jedné aplikace k druhé, přizpůsobení správného typu spirálově vinutého těsnění provozním podmínkám hraje ústřední roli při dosažení stabilního a dlouhodobého utěsnění na přírubovém spojení.
Jak a Spirálově vinuté těsnění Je Postaven
Spirálově vinuté těsnění je vyrobeno střídající se kombinací tvarovaného kovového drátu a měkkého výplňového materiálu, navinutých dohromady do hustého prstence. Když jsou stlačeny mezi dvěma přírubami, střídající se vrstvy tvoří účinné těsnění, přičemž stále umožňují stupeň flexibility, který ploché kovové těsnění nenabízí.
Navíjecí a výplňové vrstvy
Kovové vinutí dodává těsnění jeho strukturální pevnost, zatímco vrstva výplně vyplňuje mikroskopické nerovnosti povrchu na čele příruby. Výplň a kov vinutí lze měnit nezávisle, aby vyhovovaly různým požadavkům na chemickou kompatibilitu, což je součástí toho, proč jsou spirálově vinutá těsnění dostupná v tolika kombinacích typů.
Kovový pásek ve tvaru V
Koruna ve tvaru V uprostřed kovového pásku funguje jako malá pružina, která dodává těsnění zvýšenou odolnost při měnících se teplotních a tlakových podmínkách. Pokud je dostupné zatížení šroubu pro stlačení těsnění omezené, lze hustotu vinutí a rozměry těsnění upravit tak, aby stále poskytovaly účinné těsnění.
Typy spirálově vinutých těsnění podle konfigurace prstence
Konfigurace prstence je obvykle první klasifikací, kterou musí kupující potvrdit, protože přímo závisí na utěsněné konstrukci příruby. Vnější středící kroužek přesně umístí těsnění do kruhu šroubu příruby a funguje jako omezovač komprese, zatímco vnitřní kroužek dodává radiální pevnost, snižuje erozi příruby a chrání vinutí před procesním médiem.
| Konfigurace vyzvánění | Typický popis |
|---|---|
| S vnitřním kroužkem | Vnější středící kroužek plus vnitřní kroužek pro dodatečnou radiální podporu a ochranu příruby |
| Pouze s vnějším kroužkem | Pouze vnější středící kroužek, běžně používaný na standardních přírubách se zvýšeným čelem |
| Bez vnitřního kroužku | Těsnící prvek s vnějším kroužkem, součástí není samostatný vnitřní opěrný kroužek |
| Bez jakéhokoli prstenu | Pouze těsnicí prvek, často používaný tam, kde těsnění sedí uvnitř omezené drážky |
Typické použití kruhové konfigurace napříč aplikacemi s přírubami
45 % S vnitřním kroužkem
30 % Pouze vnější prstenec
20 % Bez vnitřního kroužku
5 % Bez jakéhokoli prstenu
Obrázky znázorňují obecné distribuční vzorce pozorované v běžných průmyslových aplikacích přírub a jsou uvedeny pouze pro ilustrativní srovnání.
Typy spirálově vinutých těsnění podle výplňového materiálu
Volba výplňového materiálu závisí především na provozní teplotě a chemické expozici. Grafitové plnivo je jednou z nejpoužívanějších možností, protože dobře funguje v širokém teplotním rozsahu a odolává široké škále procesních médií, i když je obecně drženo mimo silně oxidační prostředí při velmi vysokých teplotách. Plnivo PTFE se často volí pro oxidační nebo agresivní chemické provozy, kde grafit není vhodný. Plnivo na bázi slídy se používá pro aplikace při vyšších teplotách a pro lehčí provoz nebo provoz při nižších teplotách jsou k dispozici flexibilní nekovové alternativy.
Typická maximální nepřetržitá provozní teplota podle typu náplně
Pouze přibližné referenční rozsahy; skutečné limity se liší podle přesné formulace, kovu vinutí a podmínek procesu.
Porovnání výkonu mezi typy výplní
Volba mezi spirálově vinutým těsněním plněným grafitem, PTFE nebo slídou obvykle závisí na vážení teplotní odolnosti, odolnosti proti oxidaci, rozsahu chemické kompatibility, zotavení po stlačení a celkové spolehlivosti těsnění vůči konkrétním podmínkám procesu.
Porovnání výkonu typu plniva
Vyplněno grafitem Plněno PTFE Slída plná
Hodnocení jsou relativní a jsou určena pro obecné srovnání; skutečný výkon závisí na přesném složení a provozních podmínkách.
Typické chování při obnově komprese
Jak se zatížení šroubu zvyšuje směrem k jmenovité hodnotě, spirálově vinuté těsnění postupně rozvine svou plnou odpružení a zotavení. Toto postupné zotavení je jedním z důvodů, proč mají spirálově vinutá těsnění tendenci přizpůsobit se menšímu pohybu příruby a tepelnému cyklování lépe než plochá, nekovová těsnění.
Obecný trend zotavení napříč rozsahem zatížení šroubů
Křivka znázorňuje obecný vzor zotavení; přesné hodnoty se liší podle konstrukce těsnění, typu výplně a podmínek instalace.
Jak vybrat správný typ spirálově vinutého těsnění
Výběr mezi dostupnými typy spirálově vinutých těsnění obecně spočívá v přezkoumání krátkého seznamu servisních podmínek před zadáním objednávky u dodavatele spirálově vinutého těsnění.
- Potvrďte rozsah provozních teplot a zda proces probíhá v oxidujícím nebo neoxidačním prostředí, což pomáhá určit typ plniva.
- Zkontrolujte jmenovitý tlak a třídu příruby, abyste mohli nastavit správnou hustotu vinutí a konfiguraci kroužku.
- Zkontrolujte chemickou kompatibilitu mezi procesním médiem a výplňovým materiálem a kovem vinutí.
- Přizpůsobte konfiguraci kroužku typu obložení příruby, protože vyvýšené čelo, pero a drážka a drážky typu spoje kroužkového typu usazují těsnění každý jinak.
- Potvrďte dostupné zatížení šroubu, protože omezené zatížení šroubu může vyžadovat upravenou hustotu vinutí nebo rozměr těsnění.
U přírub vytvořených kolem drážky spoje prstencového typu se místo standardního spirálově vinutého těsnění obecně používá těsnění spoje prstencového typu nebo masivní kovové těsnění RTJ, takže včasné potvrzení typu obložení příruby zabrání objednání nesprávné skupiny produktů.
Pokyny pro instalaci spirálově vinutých těsnění
- Před umístěním těsnění zkontrolujte čela přírub, zda nejsou poškozená nebo znečištěná.
- Vycentrujte těsnění přesně v kruhu šroubu pomocí vnějšího kroužku jako vodítka.
- Šrouby utahujte postupně v křížovém vzoru, spíše než obíhat přírubu v jednom směru.
- Vyhněte se opětovnému použití spirálově vinutého těsnění, jakmile bylo stlačeno a vyjmuto z provozu.
- Nepoužitá těsnění skladujte naplocho, mimo vlhkost, aby vinutí a výplň zůstaly ve stabilním stavu.
O těsnícím materiálu Ningbo Rilson
Společnost Ningbo Rilson Sealing Material Co., Ltd. byla založena v roce 2007 a sídlí v Ningbo v provincii Zhejiang, působí jako výrobce spirálově vinutého těsnění a dodavatel spirálově vinutého těsnění. Výrobní závod se rozkládá na ploše asi 20 000 metrů čtverečních a provozuje několik výrobních linek určených k těsnění produktů pro ropný, chemický, energetický, lodní a strojní průmysl.

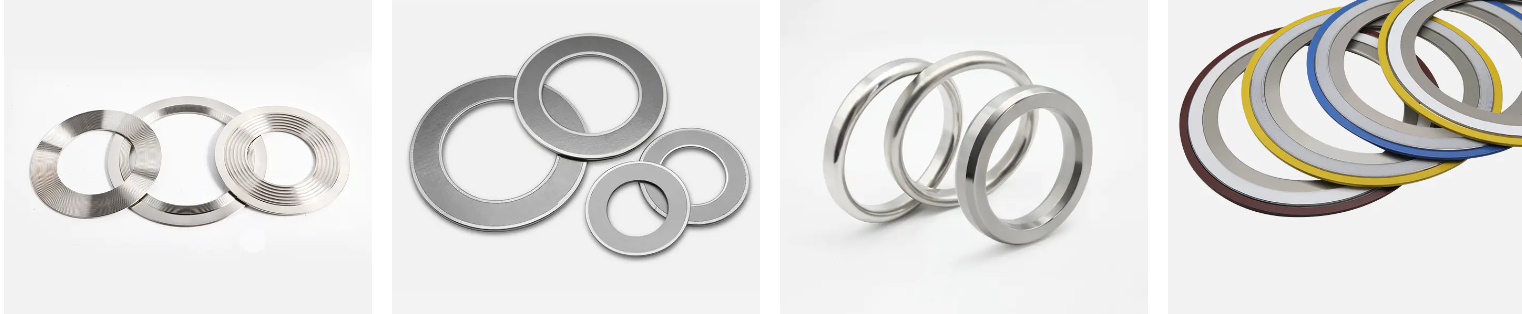

Jako továrna na spirálově vinutá těsnění vyrábí společnost spirálově vinutá těsnění, kroužková těsnění, kammprofilová těsnění, vlnitá kovová těsnění, těsnění izolační sady a bezazbestová těsnění, přičemž během výroby dodržuje strukturované postupy vnitřní kontroly kvality. S klienty v různých regionech se společnost zaměřuje na poskytování praktických řešení těsnicích technologií postavených na integritě, přesnosti, inovaci a dlouhodobých vztazích se zákazníky.
Často kladené otázky
Q1: K čemu se používá spirálově vinuté těsnění
Spirálově vinutá těsnění se používají k utěsnění přírubových spojů a jsou široce používána v chemickém zpracování, ropovodech a plynovodech, elektrárnách, výměnících tepla a tlakových nádobách.
Q2: Jak těsní spirálově vinuté těsnění
Při stlačení mezi dvěma přírubami se střídající se kovové vinutí a výplňové vrstvy přizpůsobí menším povrchovým nepravidelnostem na čele příruby, zatímco kovové vinutí poskytuje pružinu zpět, která pomáhá udržovat kontaktní tlak.
Q3: Z čeho jsou vyrobena spirálově vinutá těsnění
Spirálově vinuté těsnění je vyrobeno z tvarovaného kovového vinutého pásku kombinovaného s měkkým výplňovým materiálem, často spárovaným s vnějším kroužkem, vnitřním kroužkem nebo oběma, v závislosti na konfiguraci.
Q4: Jaký je rozdíl mezi vnitřním kroužkem a vnějším kroužkem ve spirálově vinutém těsnění
Vnější kroužek středí těsnění v přírubě a omezuje kompresi, zatímco vnitřní kroužek přidává radiální podporu, pomáhá snižovat erozi příruby a chrání vinutí před procesním médiem.
Q5: Proč používat grafit ve spirálově vinutém těsnění
Grafitové plnivo je široce používáno, protože funguje v širokém teplotním rozsahu a odolává mnoha procesním médiím, což z něj činí běžnou volbu pro všeobecné použití pro spirálově vinutá těsnění.
Q6: Jak mohu vybrat velikost spirálově vinutého těsnění
Velikost těsnění obecně odpovídá jmenovité velikosti trubky a tlakové třídě příruby, takže potvrzení přesných rozměrů příruby a typu obložení je prvním krokem před objednávkou.
Q7: Pro jaký jmenovitý tlak je vhodné spirálově vinuté těsnění
Spirálově vinutá těsnění se používají v široké škále tříd přírubového tlaku s hustotou vinutí a konfigurací kroužků upravenými tak, aby vyhovovaly konkrétnímu jmenovitému tlaku.
Q8: Jak dlouho vydrží spirálově vinuté těsnění
Životnost závisí na provozní teplotě, tlaku, použitých procesních médiích a podmínkách skladování před instalací, proto se obecně doporučuje pravidelná kontrola během plánovaných odstávek.
Q9: Lze znovu použít spirálově vinutá těsnění
Spirálově vinutá těsnění jsou obecně určena pro jednorázové použití, protože vinutí a výplň ztrácejí svou kapacitu zpětné pružiny, jakmile jsou stlačeny a vyřazeny z provozu.
Q10: Jak správně nainstalovat spirálově vinuté těsnění
Správná instalace zahrnuje kontrolu čel přírub, vystředění těsnění v kružnici šroubů a postupné utahování šroubů v křížovém vzoru, aby se vytvořila rovnoměrná komprese.
