Co je spirálově vinuté těsnění?

Co je a Spirálově vinuté těsnění ?

Spirálově vinuté těsnění je polokovové těsnící těsnění vyrobené navinutím předtvarovaného kovového pásu a měkkého výplňového materiálu dohromady ve střídavých vrstvách, čímž se vytvoří pružný kroužek, který utěsňuje mezeru mezi dvěma přírubami. Kombinace pružného kovového vinutí a měkké výplně dává těsnění schopnost mírně se zotavit při změnách tlaku, což ho udržuje těsně utěsněno, i když se zatížení šroubů a teploty během provozu mění.

Tato konstrukce odděluje spirálově vinuté těsnění od pevného kovového nebo čistě měkkého těsnění. Samotné měkké těsnění se může trvale stlačit a ztratit své těsnění, zatímco samotné tuhé kovové těsnění se často nemůže přizpůsobit malým povrchovým nerovnostem na čele příruby. Mezi nimi je umístěno spirálově vinuté těsnění, a proto zůstává jedním z nejrozšířenějších typů těsnění napříč potrubím, tlakovými nádobami a výměníky tepla.

Renomovaní výrobci spirálově vinutých těsnění staví tato těsnění kolem tří hlavních částí, kovového vinutého pásku, výplňového materiálu a jednoho nebo více podpůrných kroužků, z nichž každý je popsán v další části.

Spirálově vinuté těsnění Konstrukce: Core Components

Každé spirálově vinuté těsnění je vyrobeno z malé sady standardních dílů, i když přesná kombinace materiálů se mění v závislosti na provozních podmínkách, které potřebuje zvládnout.

Kovový navíjecí pásek

Tenký, předtvarovaný kovový pásek, nejčastěji nerezová ocel, je navinut do spirálového tvaru. Tento pásek poskytuje zpětnou pružinu, která umožňuje těsnění reagovat na malé změny zatížení šroubu a pohybu příruby bez ztráty kontaktu s těsnicím povrchem.

Výplňový materiál

Měkké plnivo, běžně grafit nebo PTFE, je navinuto ve vrstvách střídavě s kovovým pásem. Výplň vyplňuje mikroskopické povrchové nerovnosti na čele příruby a poskytuje počáteční utěsnění předtím, než kovové vinutí převezme dlouhodobé těsnící zatížení.

Vnější a vnitřní kroužky

Vnější středící kroužek udržuje těsnění ve správné poloze uvnitř kružnice šroubu a chrání vinutí před přílišným stlačením, zatímco volitelný vnitřní kroužek přidává radiální podporu a pomáhá předcházet vyboulení při aplikacích s vyšším tlakem.

Jak spirálově vinuté těsnění vytváří těsnění

Těsnící výkon vychází z přímého mechanického vztahu mezi zatížením šroubu a stlačením těsnění. Jak jsou šrouby příruby utahovány, vinutí a výplň se stlačují dohromady, čímž se vytváří dosedací napětí na ploše těsnění, dokud není dostatečně vysoké, aby zablokovalo cestu tekutiny.

Toto je obecný referenční vzor spíše než jeden měřený test a skutečný tvar křivky závisí na typu výplně, hustotě vinutí a povrchové úpravě příruby. Celkový vztah platí pro většinu instalací: namáhání sedla se neustále zvyšuje s rostoucím zatížením šroubu, dokud těsnění nedosáhne bodu, kdy může plně zablokovat těsnicí mezeru.

Běžné výplňové materiály pro spirálově vinutá těsnění

Volba plniva je jedním z prvních rozhodnutí při výběru spirálově vinutého těsnění, protože přímo ovlivňuje teplotní rozsah a chemickou kompatibilitu.

Hodnoty tlaku a teploty podle typu náplně

Protože výplňový materiál nastavuje praktický teplotní strop pro spirálově vinuté těsnění, je to obvykle první specifikace, kterou je třeba potvrdit před výběrem mezi spirálově vinutým těsněním plněným grafitem a spirálově vinutým těsněním plněným PTFE.

Grafit zůstává nejběžněji specifikovaným plnivem pro všeobecné průmyslové služby, nabízí praktickou rovnováhu mezi teplotní tolerancí a chemickou odolností, zatímco keramická a slídová plniva jsou vyhrazena pro procesní zařízení s vyšší teplotou.

Typické tlakové třídy pro spirálově vinutá těsnění

Spirálově vinutá těsnění jsou vyráběna tak, aby odpovídala standardním tlakovým třídám přírub, takže rozměry a stupnice hustoty vinutí s třídou třídy příruby, na kterou jsou instalovány.

Tyto údaje jsou přibližné referenční hodnoty pokojové teploty pro běžné třídy přírub a výška sloupců v grafu je upravena kvůli čitelnosti, nikoli striktně v měřítku. Skutečný přípustný tlak vždy závisí na konkrétním materiálu příruby, teplotě a příslušném konstrukčním kódu.

Spirálové vinuté těsnění vs těsnění kroužkového kloubu: Klíčové rozdíly

Spirálově vinutá těsnění a kroužkový spoj nebo těsnění RTJ jsou běžná ve vysokotlakém potrubí, ale těsní různými způsoby a vyhovují různým situacím.

Spirálově vinuté těsnění obecně nabízí lepší zotavení po stlačení a větší toleranci pro drobné nedokonalosti povrchu příruby, zatímco těsnění RTJ, které je plně kovové, obvykle zvládá vyšší tlakové a teplotní extrémy, ale vyžaduje přesně opracovanou drážkovanou přírubu a není určeno k opětovnému použití po odstranění.

Kde se spirálová vinutá těsnění používají v různých odvětvích

Kombinace tolerance tlaku, teplotního rozsahu a zotavení po stlačení činí ze spirálově vinutých těsnění běžnou volbu pro několik typů procesních zařízení.

Parní potrubní systémy

Spirálově vinuté těsnění pro provoz parního potrubí musí zvládat opakované tepelné cykly, když se potrubí zahřívá a ochlazuje, což je místo, kde pružné kovové vinutí pomáhá udržovat těsné utěsnění při teplotních výkyvech.

Výměníky tepla

Spirálově vinuté těsnění pro aplikace výměníků tepla je často dimenzováno podle specifického vzoru příruby a musí tolerovat jak vnitřní tlak, tak tepelnou roztažnost pláště výměníku během spouštěcích a vypínacích cyklů.

Tlakové nádoby

Spirálově vinuté těsnění pro uzávěry tlakových nádob se vybírá na základě konstrukčního tlaku nádoby a procesního média uvnitř, s výplňovým materiálem zvoleným tak, aby odpovídal chemickému prostředí.

Petrochemické a procesní potrubí

V rafineriích a chemických závodech se spirálově vinutá těsnění používají na přírubových spojích v celé potrubní síti, kde konzistentní kvalita výroby od dodavatele spirálově vinutého těsnění podporuje předvídatelný výkon ve velkých instalacích.

Jak identifikovat a vybrat správné spirálově vinuté těsnění

Většina výrobců spirálově vinutých těsnění dodržuje společnou konvenci barevného kódování na vnějším kroužku a výplňovém proužku, což umožňuje identifikovat materiál vinutí a výplně bez demontáže těsnění.

Při výběru těsnění, přizpůsobení materiálu vnějšího kroužku prostředí příruby a potvrzení správného vnitřního a vnějšího průměru podle tlakové třídy příruby, jsou dvě kontroly, které stojí za to provést před instalací, spolu s požadavkem na zakázkové spirálově vinuté těsnění pro jakýkoli nestandardní vzor příruby.

O společnosti Ningbo Rilson Sealing Material Co., Ltd.

Společnost Ningbo Rilson Sealing Material Co., Ltd byla založena v r 2007 a sídlí v Ningbo v provincii Zhejiang s výrobním závodem 20 000 metrů čtverečních . Společnost se zaměřuje na bezpečný a spolehlivý provoz kapalinových těsnících systémů a pomáhá klientům identifikovat technologii těsnění, která vyhovuje jejich procesním podmínkám.

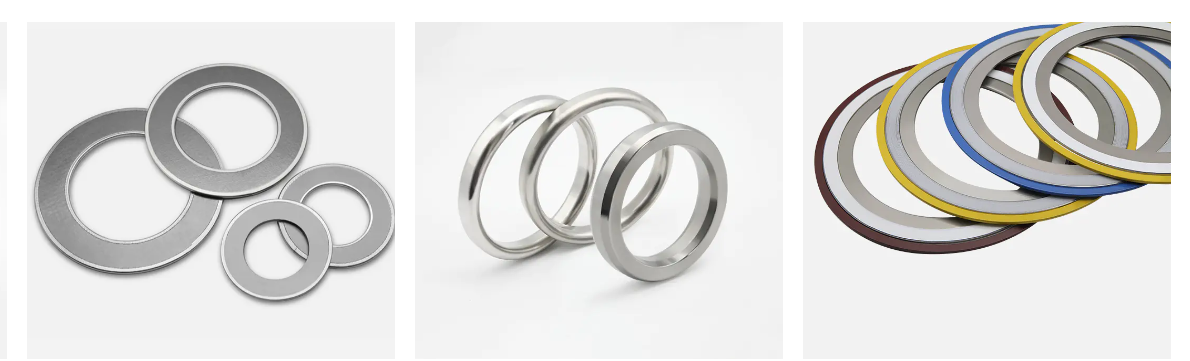

Více výrobních linek podporuje návrh a výrobu těsnících těsnění a souvisejících těsnicích materiálů pro ropný, chemický, energetický, lodní a strojní průmysl. Jako výrobce průmyslových těsnění zahrnuje primární sortiment spirálově vinutá těsnění, těsnění kroužkových spojů, těsnění kammprofile, vlnitá kovová těsnění, těsnění izolační sady a bezazbestová těsnění, která pokrývají jak kovové těsnění, tak polokovové formáty.

Společnost působí jako dodavatel spirálově vinutých těsnění pro zákazníky v mnoha regionech a podporuje programy OEM spirálově vinutých těsnění a zakázkové požadavky na spirálově vinutá těsnění spolu se svým standardním katalogem, přičemž čerpá z dlouholetých zkušeností s výrobou napříč sortimentem těsnění.

Společnost se řídí základními principy integrity, přesnosti, inovace a vzájemného úspěchu s cílem vybudovat dlouhodobou hodnotu pro zákazníky, zaměstnance a širší průmysl těsnění tekutin.
