Jaké jsou funkce těsnění Kammprofile?

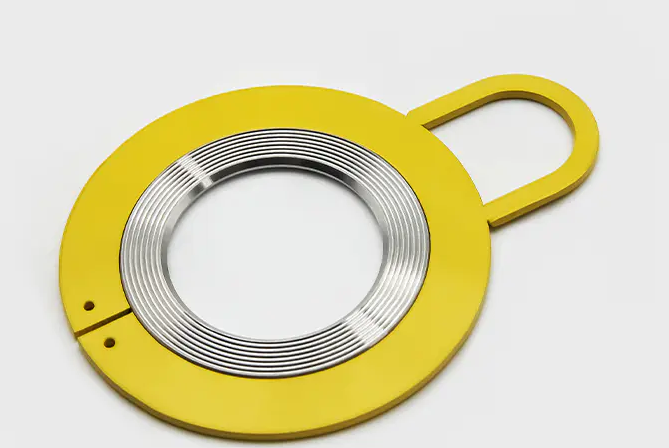

Těsnění Kammprofile jsou speciálně navržená kovová těsnění s prstencovým nebo radiálním zoubkováním (zubovým vzorem) na povrchu, která se používají hlavně pro zvýšení odolnosti proti uvolnění, proti vibracím a těsnění spojů. Ozubená těsnění jsou obvykle vyrobena z jednodílného kovového jádra se soustřednými vroubky nebo drážkami na obou těsnicích plochách, obvykle pokrytých měkkými těsnícími materiály, jako je grafit nebo PTFE (polytetrafluorethylen).

1. Struktura a typ

(1) Základní struktura

Materiál: Obvykle uhlíková ocel, nerezová ocel (například 304/316), měď nebo slitina.
Design zubů:
Typ vnějšího zubu: ozubení je rozmístěno na vnějším okraji těsnění, vhodné pro měkčí povrchy (jako je hliník).
Typ vnitřního zubu: zoubkování je na vnitřním kroužku pro ochranu vzhledu spojovaných dílů.
Vnitřní a vnější typ zubu: oboustranné vroubkování, silnější účinek proti uvolnění.

(2) Běžné typy

Standardní ozubené těsnění: obecný typ, používané pro obecné proti uvolnění.
Kónické ozubené těsnění: s kuželem, vhodné pro vysokotlaké těsnění (např. přírubové spojení).

2. Funkce ozubených těsnění

(1) Proti uvolnění a proti vibracím

Mechanický záběr: Vroubkování je zapuštěno do povrchu konektoru, aby vytvořilo fyzické spojení, které účinně odolává uvolnění způsobenému vibracemi, nárazy nebo dynamickým zatížením.
Elastická kompenzace: Poskytuje trvalé napětí po deformaci pod tlakem a může zůstat utažená, i když šroub mírně ustoupí.

(2) Rozptyl napětí

Vroubkovaná struktura rozšiřuje kontaktní plochu a snižuje riziko rozdrcení povrchu konektoru (zejména měkkých materiálů, jako je hliník a plast).

(3) Pomocné těsnění

Vyplňuje mikroskopické nerovnosti kontaktního povrchu a v kombinaci s tmely může zlepšit těsnicí výkon v nízkotlakém prostředí.

(4) Elektrická/tepelná vodivost

Kovové materiály mohou zlepšit vedení proudu nebo odvod tepla spojovacích částí (jako je elektrické uzemnění, upevnění radiátoru).
Použitelné scénáře
Vysokovibrační zařízení: motory, železniční doprava, větrné turbíny.
Dynamické části zatížení: strojírenské stroje, odpružení automobilů.
Měkké spojení materiálu: Zabraňte uvolnění šroubů z hliníkové slitiny nebo plastu.

3. Náhradní normy pro ozubená těsnění

(1) Jasné standardy pro výměnu

Vroubkované zuby jsou silně opotřebované nebo tupé
Výkon: Špička zubu je viditelně opotřebovaná a ztrácí svou ostrost (žádné poškrábání při poškrábání nehtem).
Důsledky: Ztráta schopnosti kousání a snížená účinnost proti povolování.

(2) Deformace nebo prasknutí těsnění

Výkon: Celková deformace, zlomenina kořene zubu nebo praskliny.
Následky: Nelze rovnoměrně rozložit tlak, což může způsobit poškození spoje.

(3) Opakované povolení šroubu

Výkon: Stejná poloha je stále uvolněná po vícenásobném utažení a jiné důvody (jako je poškození závitu šroubu) jsou vyloučeny.
Příčina: Vroubkování těsnění selhalo a nemůže zajistit trvalé napětí.

(4) Selhání těsnění

Výkon: K netěsnosti dochází při použití s těsněním (jako je únik kapaliny/plynu z rozhraní příruby).
Příčina: Zuby těsnění jsou rozdrcené a nemohou vyplnit nerovnosti povrchu.
(5) Koroze nebo poškození materiálu
Výkon: Pronikání rzí, měděnka (měděné těsnění) nebo vysokoteplotní oxidace (povrch namodralý, křehký). Riziko: Snížená pevnost, možné prasknutí a kontaminace systému (např. hydraulického vedení).
